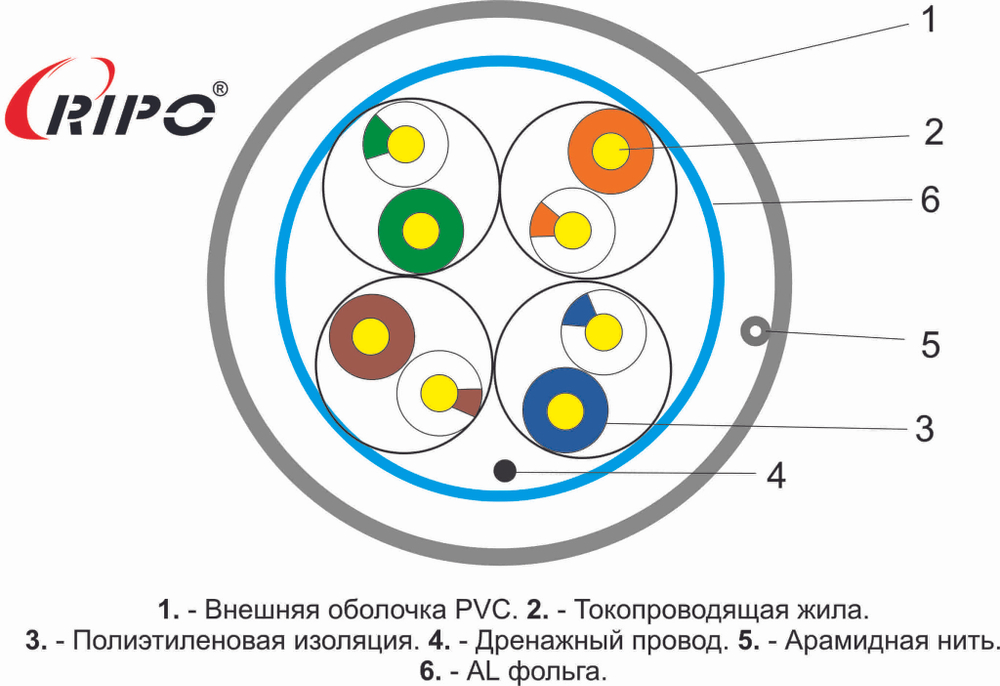

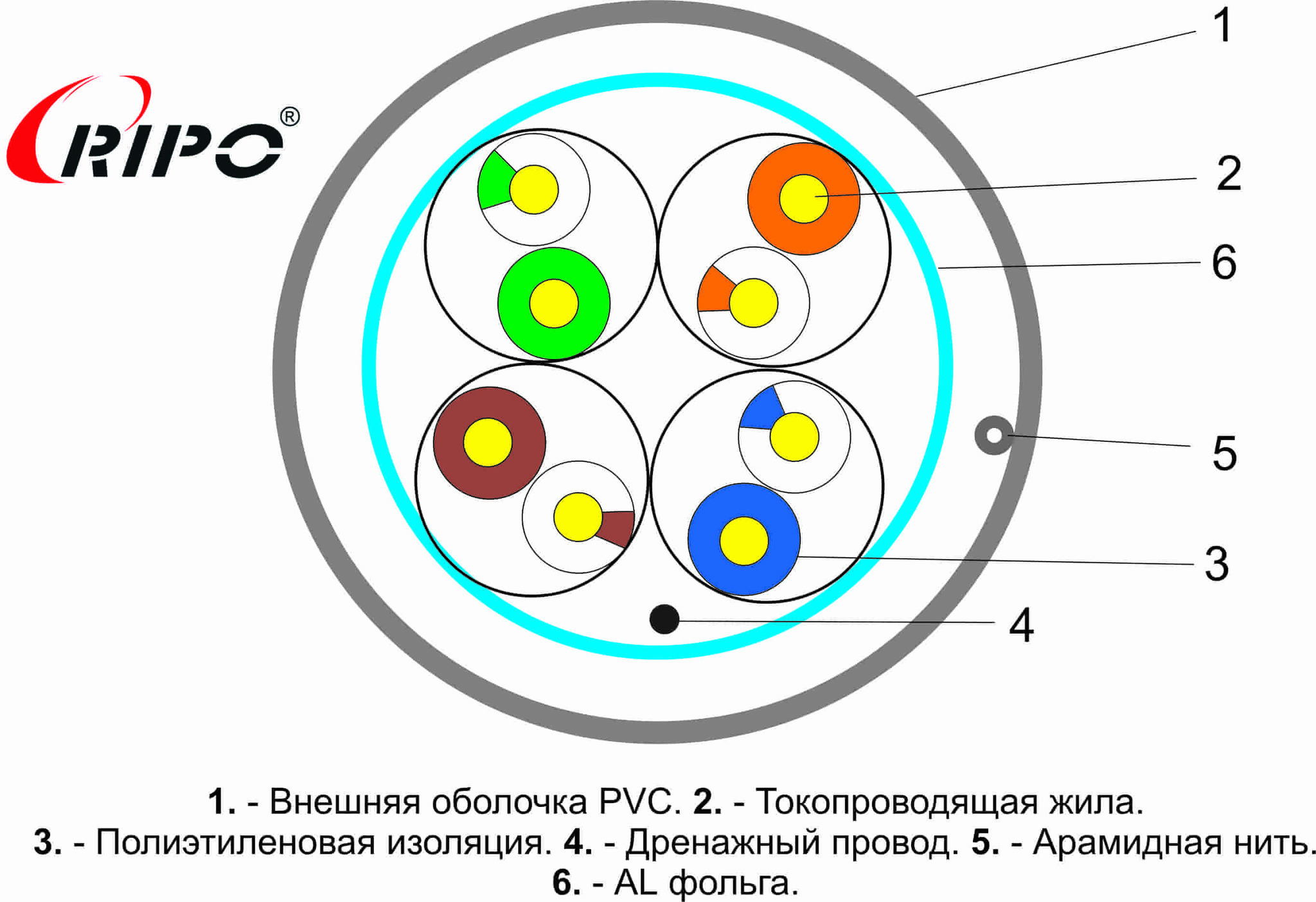

FTP4 CAT5E 24 AWG Cu RIPO Plus – экранированный, моножильный, медный, 4-парный, классифицирован по категории 5Е, толщина токопроводящей жилы 0,48 мм. Жилы изолированы оболочкой из полиэтилена высокой плотности с цветовой идентификацией. Под оболочкой расположен слой защитного экрана.
Применение
Применяется в телекоммуникационных и компьютерных сетях, системах видеонаблюдения (IP-камеры), системах охраны и контроля доступа, телефония для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей.
В основном применяется в помещениях. Его применяют практически во всех крупных проводных сетях объясняется тем, что при своей качественной работе и устойчивой передаче сигнала он имеет довольно низкую цену, что позволяет многим Интернет-провайдерам осуществлять подключение своих абонентов абсолютно бесплатно, не взимая плату даже за оборудование.

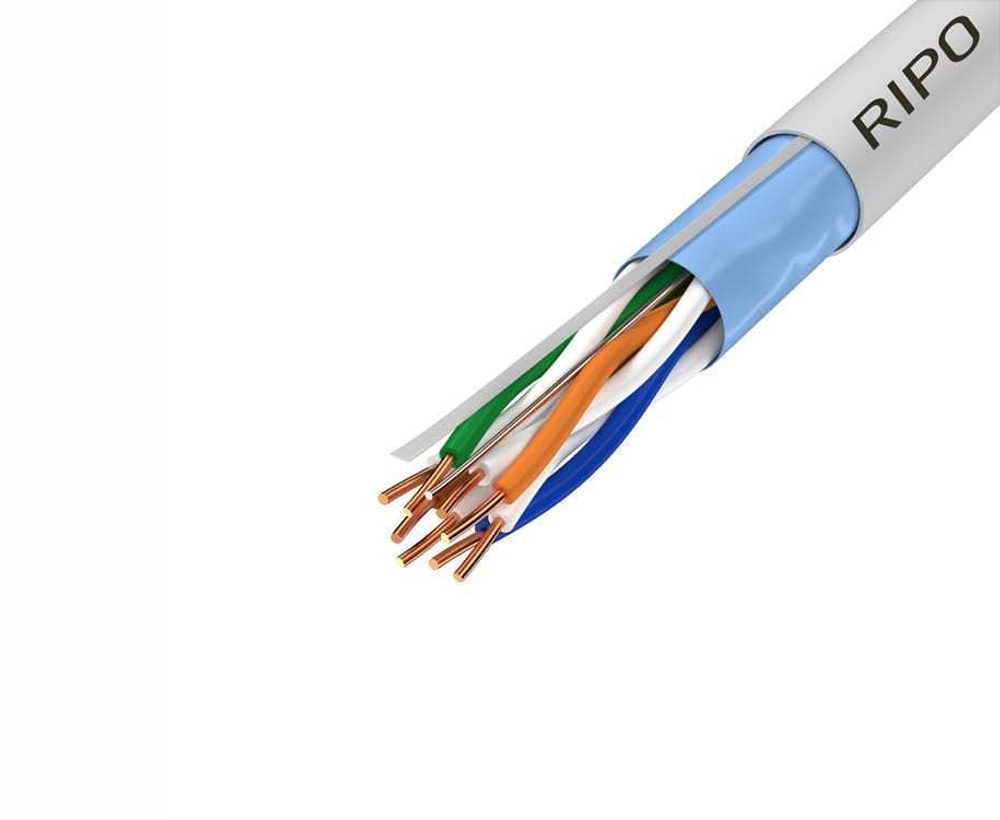

Это сделало такой кабель (витая пара FTP) самым используемым и популярным материалом для организации связи. Обычно он состоит из восьми жил, скрученных между собой попарно. Точнее говоря, внутри полиэтиленовой оплетки кабеля можно найти четыре пары скрученных между собой жил. При этом каждый отдельный провод заключен в собственную оплетку из полиэтилена. Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи.

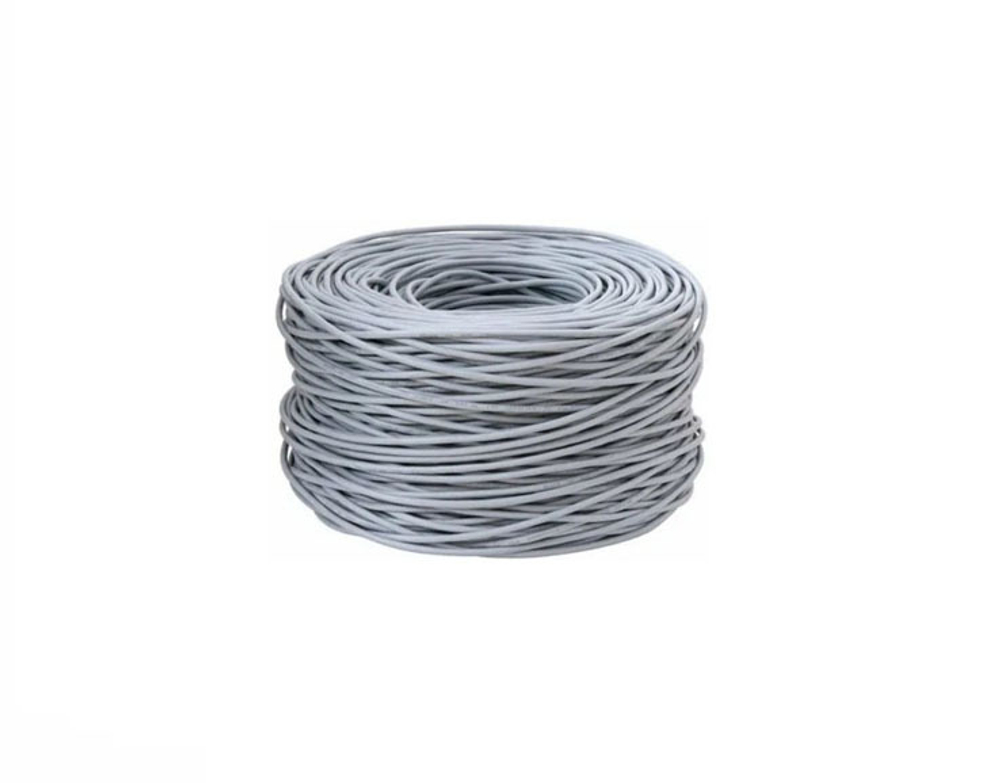

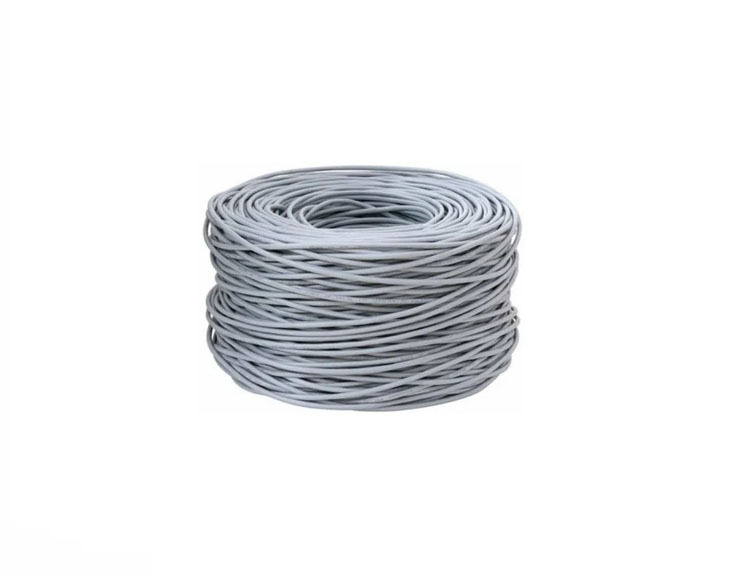

Именно поэтому кабель FTP и имеет витые пары. Кабель легко обжать стандартным унифицированным разъемом 8Р8С с 8-ю контактами для стандартных разъемов RJ45 (8Р8С) и джека RJ45 (8Р8С) с экраном. Каждая бухта имеет длину 305 метров.
Свойства
- Благодаря одновременному использованию четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек).
- Код цвета данного кабеля по ГОСТ 28763 - GY (цвет серый)
- Кабель одножильный (solid)
- Общепринятое название - FTP (c экраном)
- Обозначение по ISO/IEC 11801 - F/UTP (имеется общий экран из фольги, экран для пар отсутствуют)
- Имеет высокую прочность
- Категория: 5e
- Полоса пропускания, МГц: 100
- Количество пар: 4
- Материал проводников: Медь (Cu)
- Тип проводников: Одножильный
- Диаметр проводников, мм: 0,46 ± 0,01 мм
- Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
- Материал внешней оболочки: Поливинилхлорид (PVC)
- Применение: Для внутренней прокладки
- Цвет оболочки: Серый
- Защитная пленка: Полиэстер (PET)
- Разрывная нить: Есть
- Конструкция общего экрана: AL/PET/AL
- Погонная масса, кг/км: 20,6
- Радиус изгиба при прокладке, D: Не менее 8
- Радиус изгиба при эксплуатации, D: Не менее 4
- Растягивающее усилие, H: Не более 80
- Предельное допустимое напряжение: 80 В
- Волновое сопротивление, Ом: 100±15
- Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
- "Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
- ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive"
- Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
- Длина, м: 305

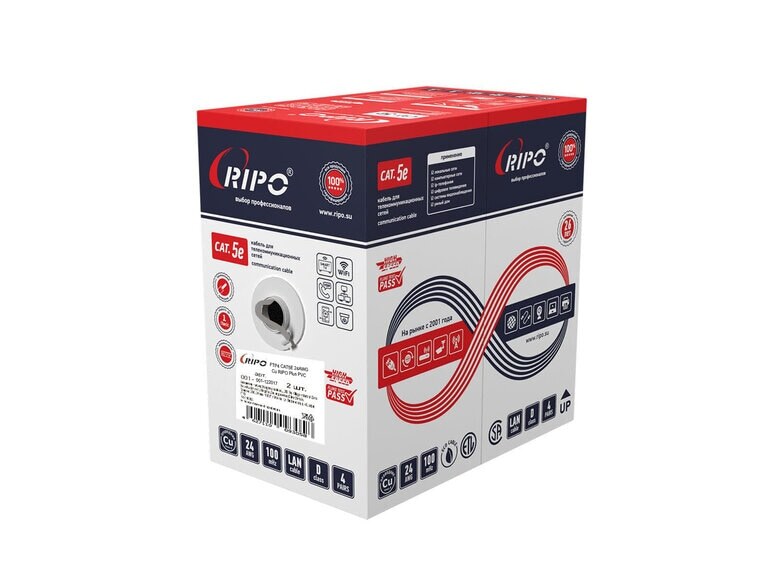

- Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
- Гарантия: 1 год
Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.
Электрические характеристики
- Диапазон частот – до 100МГц.
- Электрическая емкость пар – не более 56 нФ/км.
- Сопротивление токопроводящей жилы – не более 96 Ом/км.
- Сопротивление изоляции проводника – не менее 5 ГОм/км.
Особенности монтажа
Самое главное правило при монтаже кабеля ftp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля.
При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует.
Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля FTP категории 5е витой пары.
Кабель FTP4 c5e solid gy: цена
Если Вы ищите, где купить FTP кабель, обращайтесь в компанию AVS Electronics. У нас Вы всегда можете дешево купить FTP 5 кат. Кабель FTP4 c5e solid gy по цене, выгодной и привлекательной по сравнению с розничной, Вы получите при оптовых закупках.
Купить кабель FTP витая пара Вы можете самовывозом, с доставкой по Москве и в другие регионы России. Заказ можно произвести по электронной почте или любым удобным для Вас способом. Приглашаем к сотрудничеству столичных и региональных дилеров!
