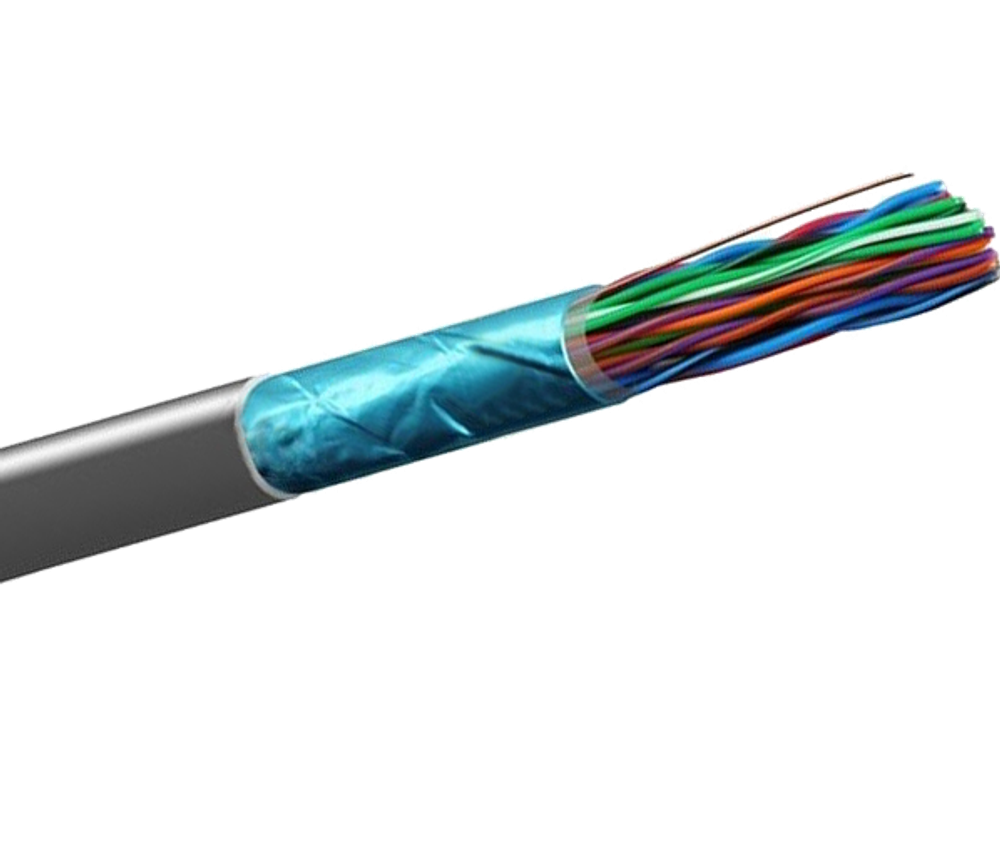

FTP 25 CAT 5E 24AWG Ripo – экранированный, медный, одножильный (Solid), 25-парный, классифицирован по улучшенной категории 5Е (полоса частот 100 МГц). Каждая жила защищена диэлектриком – полиэтиленом высокой плотности с цветовой идентификацией. Внутри кабеля расположен защитный экран, предохраняющий от дополнительных электромагнитных помех.
Применение

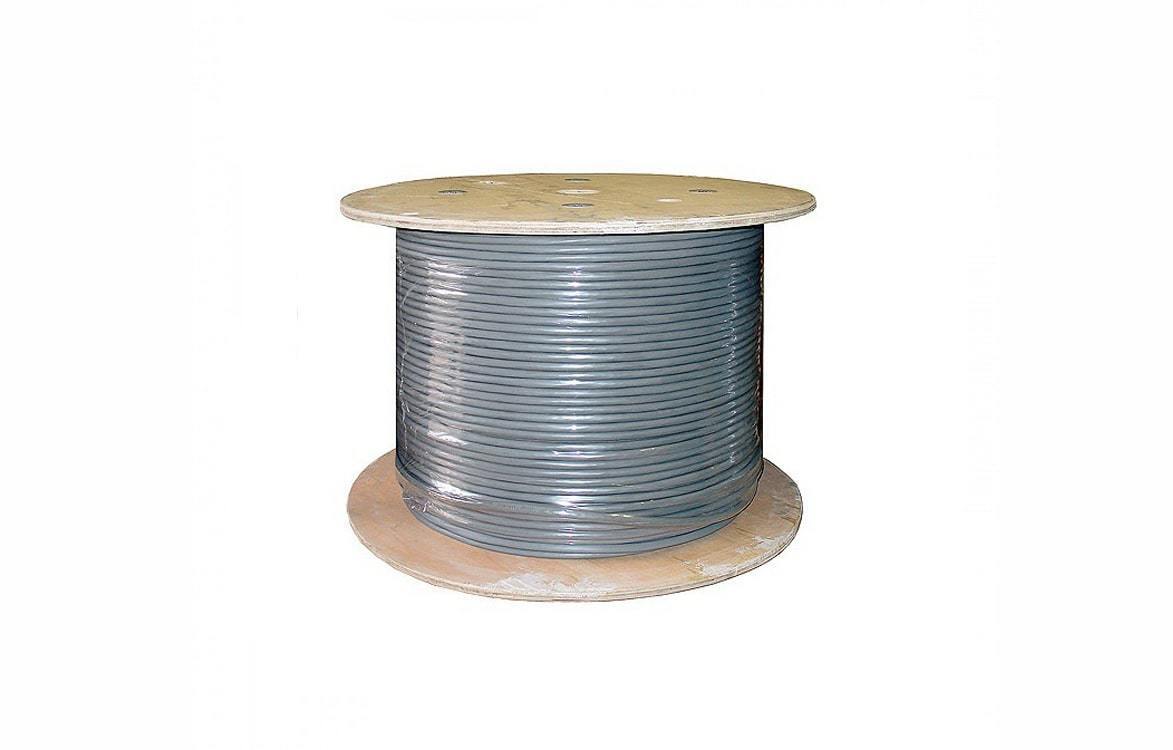

Многопарный кабель витая пара – это такой вид, витой пары - где число жил больше стандартного количества. То есть - более восьми. Многожильный кабель чаще всего бывает в количестве 10, 25, 50, 100 жил. Используется для соединения между этажами в сложных системах. Например, для совмещения между собой патч-панелей. Многопарные кабели выпускаются без экранированной оболочки (UTP) и в экране (FTP). Витая пара FTP обычно состоит из 10, 25, 50, 100 жил, скрученных между собой попарно. Точнее говоря, внутри полиэтиленовой оплетки кабеля. При этом каждый отдельный провод заключен в собственную оплетку из полиэтилена. Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи. Именно поэтому кабель FTP и имеет витые пары. Цена на нашу продукцию ниже рыночной, поскольку мы являемся производителем. Поставляется кабель на фанерных барабанах в картонных коробках, по 305м. Скорость передачи данных достигает 100 Мбит/с (при использовании 2-х пар) и 1000 Мбит/с (при использовании 4-х пар).

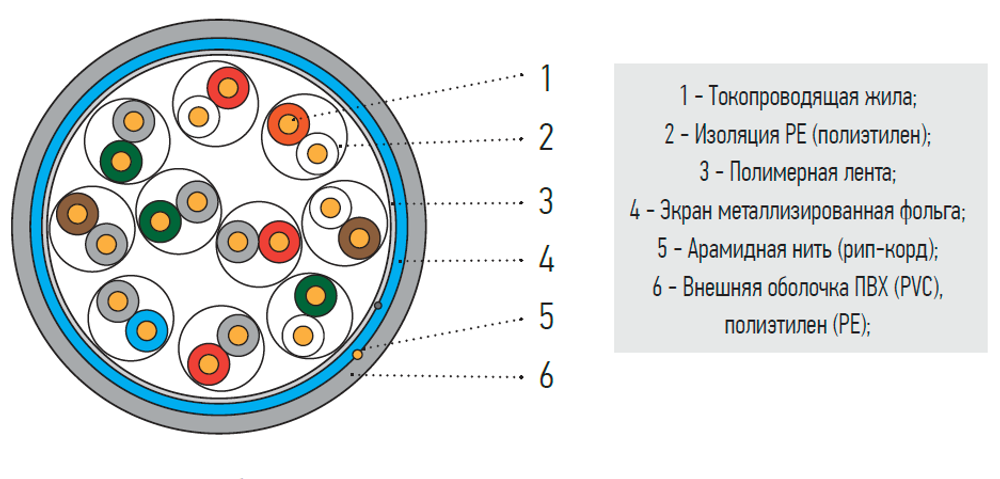

Конструкция
- Проводник – мягкая проволока из отожженной электролитической меди.
- Диаметр проводника – 24AWG.
- Тип изоляции – полиэтилен высокой плотности.
- Внешний диаметр (размер) кабеля – 11мм.
- Толщина внешней оболочки – 0,99мм.
- Тип оболочки – поливинилхлорид.
- Цвет – серый.
- Тип экрана – алюминиевая фольга, спирально накрученная с нахлестом 25%.
- Толщина экрана – 0,06мм.
- Разрывная нить – nylon.
- Температура монтажа ..0..+20С.
- Температура эксплуатации ..-10..+50С.
- Длина кабеля в бухте – 305м.
Электрические характеристики
- Сопротивление токопроводящей жилы – не более 96 Ом/км.
- Сопротивление изоляции проводника – не менее 5 ГОм/км.
- Электрическая емкость пар – не более 56 нФ/км.
Особенности монтажа
Необходимо соблюдать допустимый радиус изгиба кабеля, который составляет 20 его наружных диаметров. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Следует помнить о сложностях монтажа многопарного кабеля и подходить к этой задаче с большой ответственностью, поскольку перемонтаж или наладка распределенной сети с использованием многопарника представляет собой ещё более сложную задачу. Для обжима используется коннектор RJ-45 с экранированным корпусом.
