FTP4 CAT6 23AWG Cu RIPO (100м)

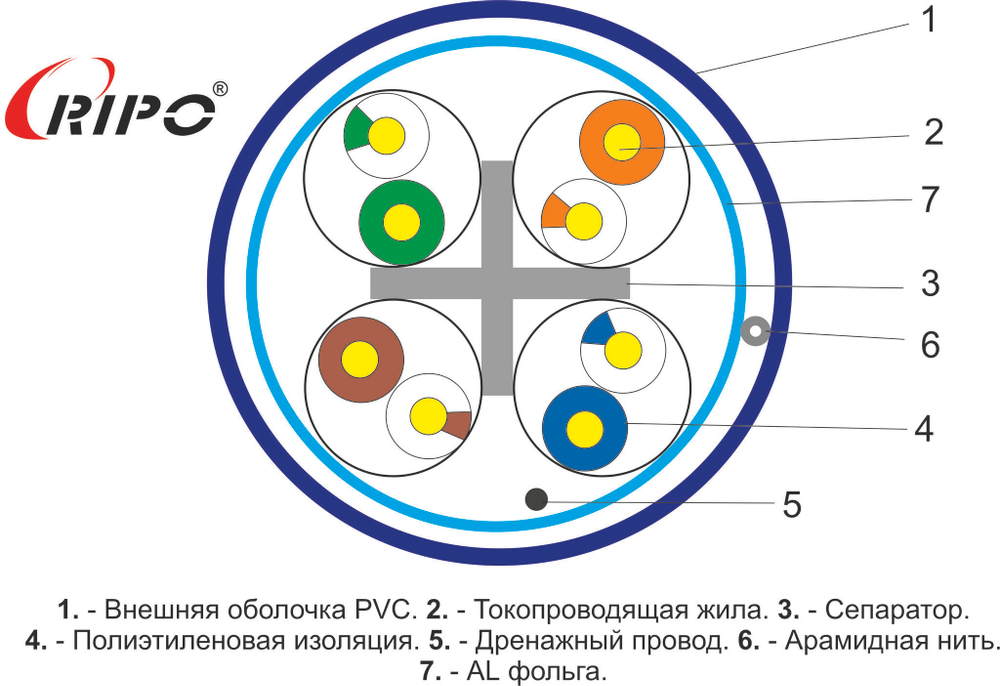

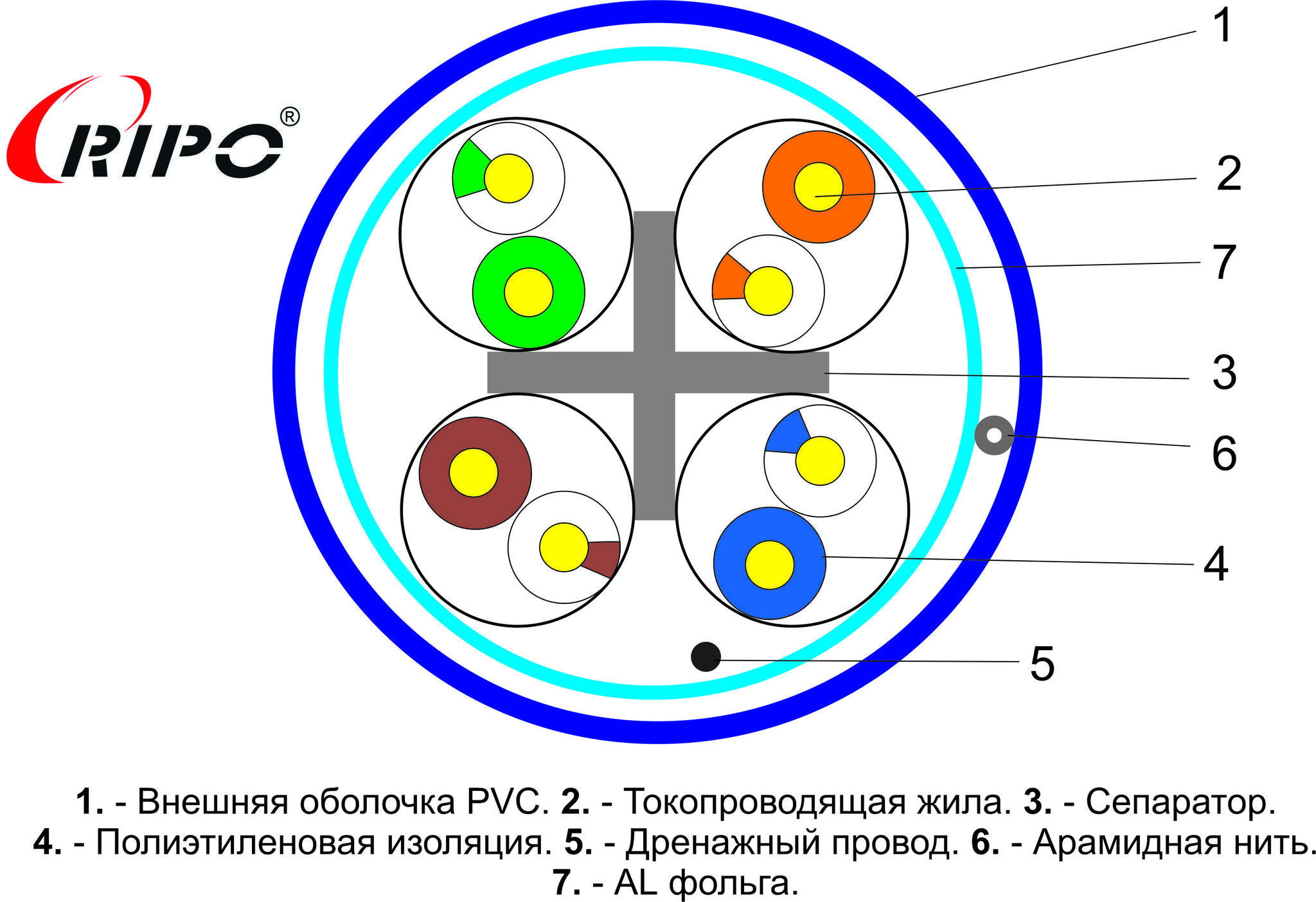

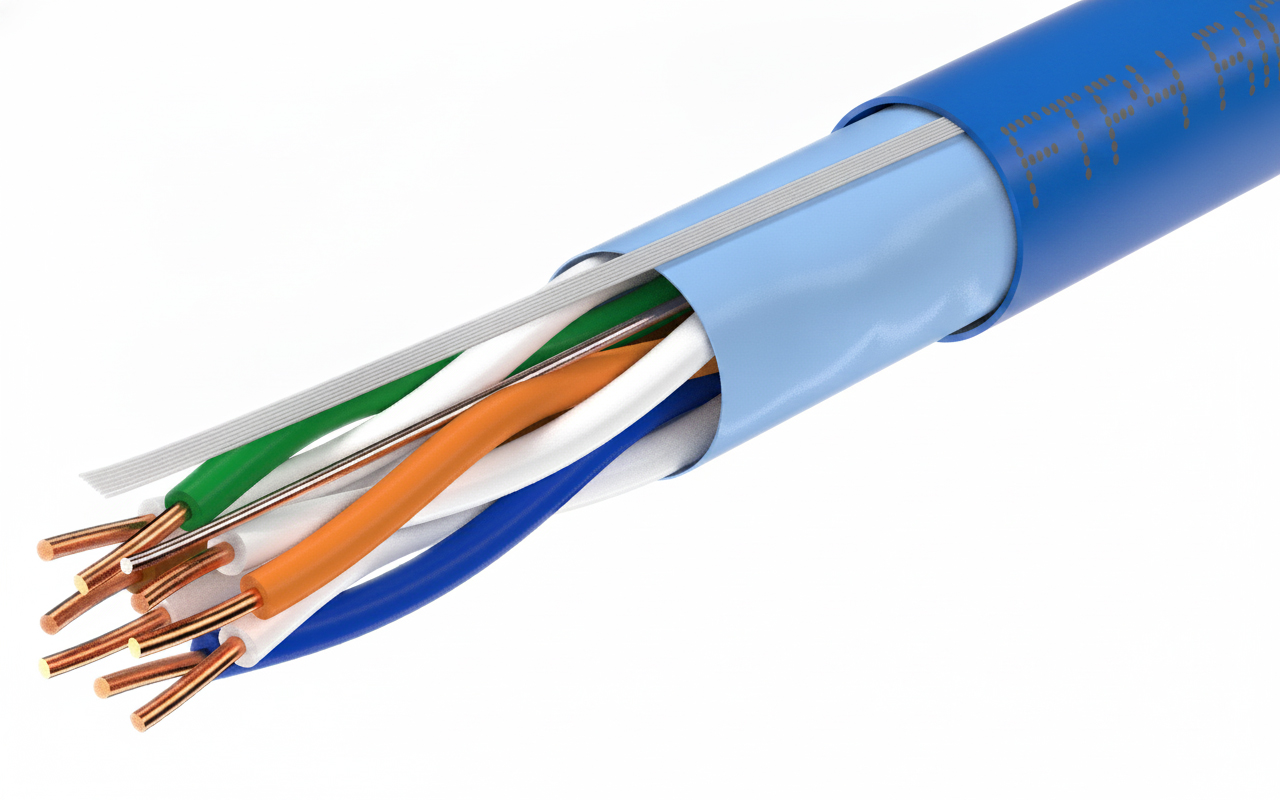

FTP4 CAT6 23AWG Ripo – экранированный, медный, моножильный, 4-парный, классифицированный по улучшенной категории 6 (полоса частот 250МГц). Каждая жила изолирована в полиэтилен высокой плотности (диэлектрик) с цветовой идентификацией. Внутри кабеля расположен крестообразный полиэтиленовый разделитель – сепаратор. Набор жил вместе с сепаратором заключен в защитный экран – фольгу.

Применение

Применяется в телекоммуникационных и компьютерных сетях, системах видеонаблюдения (IP-камеры), системах охраны и контроля доступа, телефонии для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей.
В основном применяется в помещениях. Его применяют практически во всех крупных проводных сетях. Это объясняется тем, что при своей качественной работе и устойчивой передаче сигнала он имеет довольно низкую цену, что позволяет многим Интернет-провайдерам осуществлять подключение своих абонентов абсолютно бесплатно, не взимая плату даже за оборудование. Это сделало такой кабель (витая пара FTP) самым используемым и популярным материалом для организации связи. Обычно он состоит из восьми жил, скрученных между собой попарно. Точнее говоря, внутри полиэтиленовой оплетки кабеля можно найти четыре пары скрученных между собой жил. При этом каждый отдельный провод заключен в собственную оплетку из полиэтилена. Также в нем имеется особенная защита от блуждающих токов и другого электромагнитного воздействия, которое может возникать в электрических цепях и оказывать негативное влияние на проводники связи. Именно поэтому кабель FTP и имеет витые пары. Кабель легко обжать стандартным унифицированным разъемом 8Р8С с 8-ю контактами для стандартных разъемов RJ45 (8Р8С) и джека RJ45 (8Р8С) с экраном. Каждая бухта имеет длину 305 метров. Рабочая скорость до 10Гбит/сек на расстоянии до 40 метров. Экран позволяет избежать большого количества внешних помех и передавать более качественный сигнал.

Конструкция

• Проводник – проволока из мягкой отоженной электролитической меди.
• Диаметр проводника – 23AWG.
• Изоляция – полиэтилен высокой плотности.
• Толщина внешней оболочки – 0,99мм.
• Тип оболочки – ПВХ.
• Цвет оболочки – голубой.
• Разрывная нить – есть, nylon.
• Экран – алюминиевая фольга, наложенная на сердечник с дополнительным проводником.
• Температура монтажа ..0..+20С.
• Температура эксплуатации..-10..+50С.

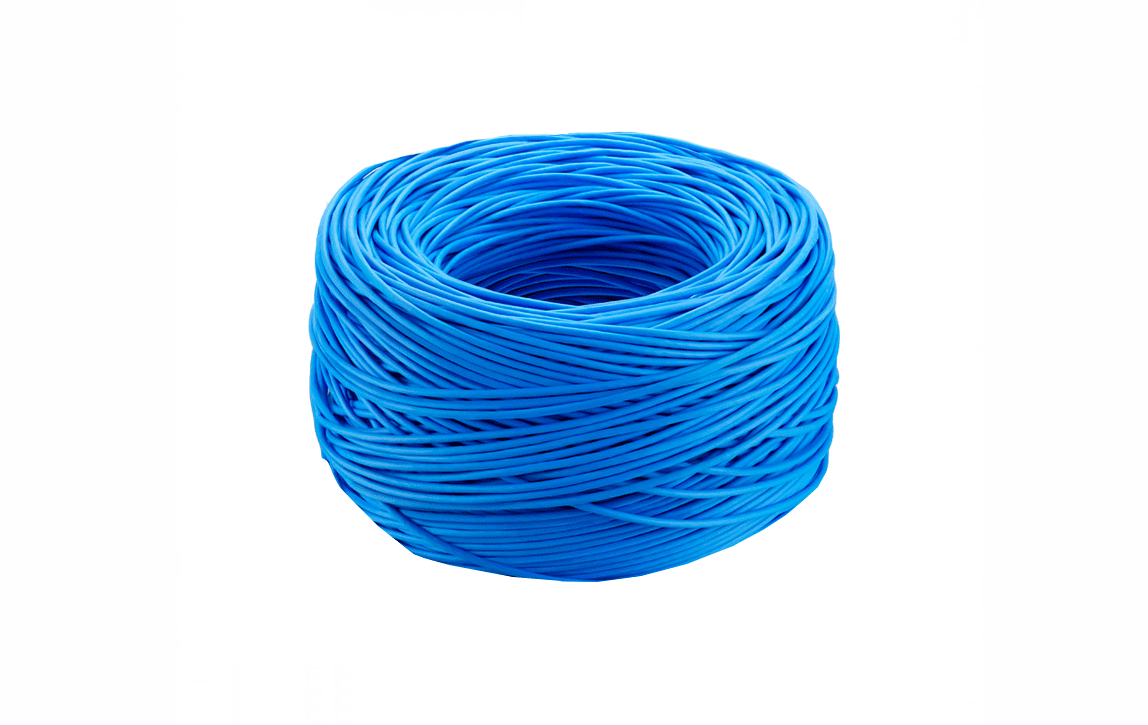

• Длина кабеля в бухте – 305м.

Электрические характеристики

• Диапазон частот – до 250 МГц.
• Сопротивление токопроводящей жилы – не более 96 Ом/км.
• Сопротивление изоляции проводника – не менее 5 ГОм/км.
• Электрическая емкость пар – не более 56 нФ/км.

Особенности монтажа

Самое главное правило при монтаже кабеля ftp категории 6е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. При сильном растяжении или большем изгибе кабеля экран может разрушиться, что приведет к снижению устойчивости к помехам, в том числе к электромагнитными. Дренажный провод необходимо соединять с экраном разъема. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля FTP категории 6е Ripo витой пары.
