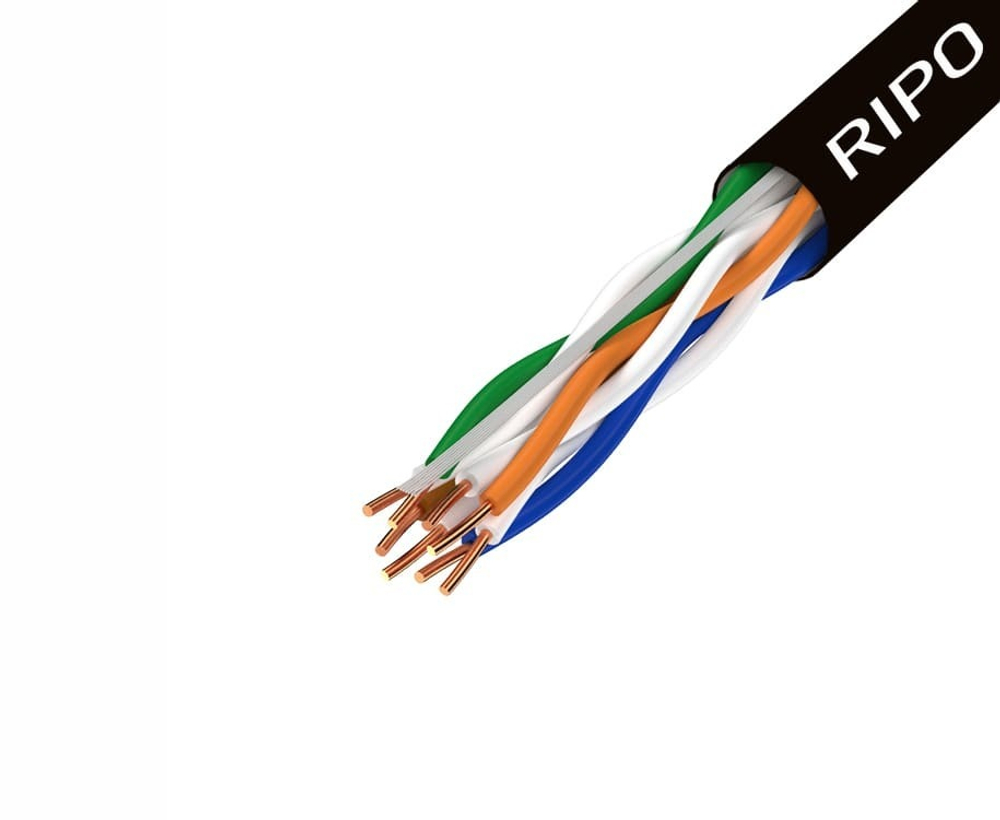

UTP 4 CAT5E 24AWG Cu outdoor Ripo Premium – кабель типа витая пара, неэкранированный, 4-парный, выполненный из медной проволоки, классифицированный по улучшенной категории 5Е (полоса частот до 100 МГц). Каждая жила изолирована слоем диэлектрика – полиэтиленом высокой плотности с цветовым различием.
Является аналогом КСВПП-5е 4*2*0.51
Особенности применения витой пары
Данный кабель UTP используется при монтаже локальных компьютерных сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально. Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG. Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.
Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A.

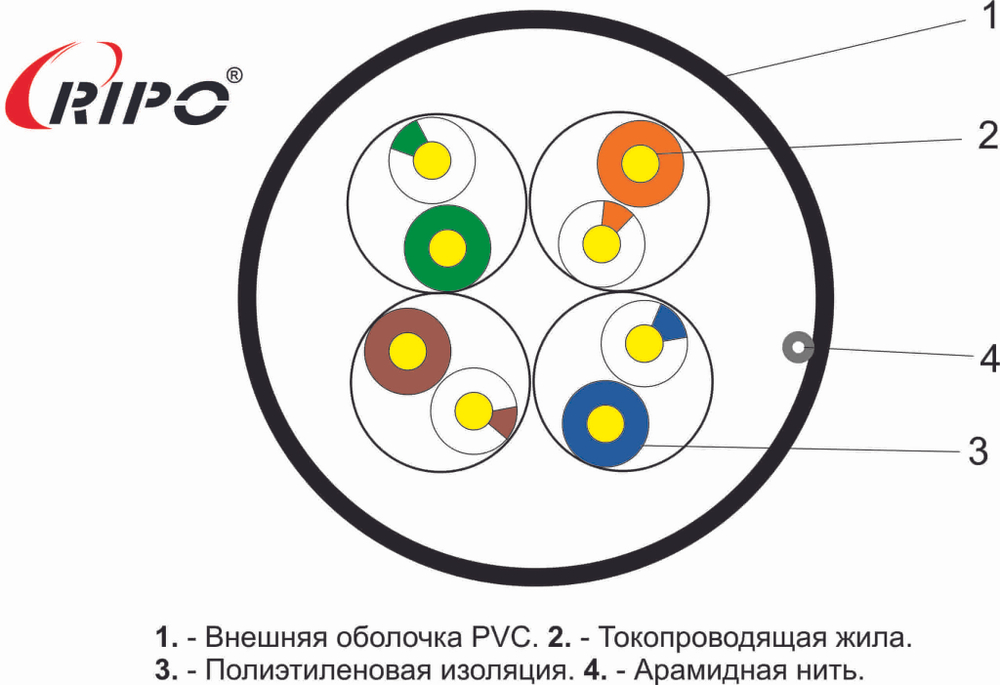

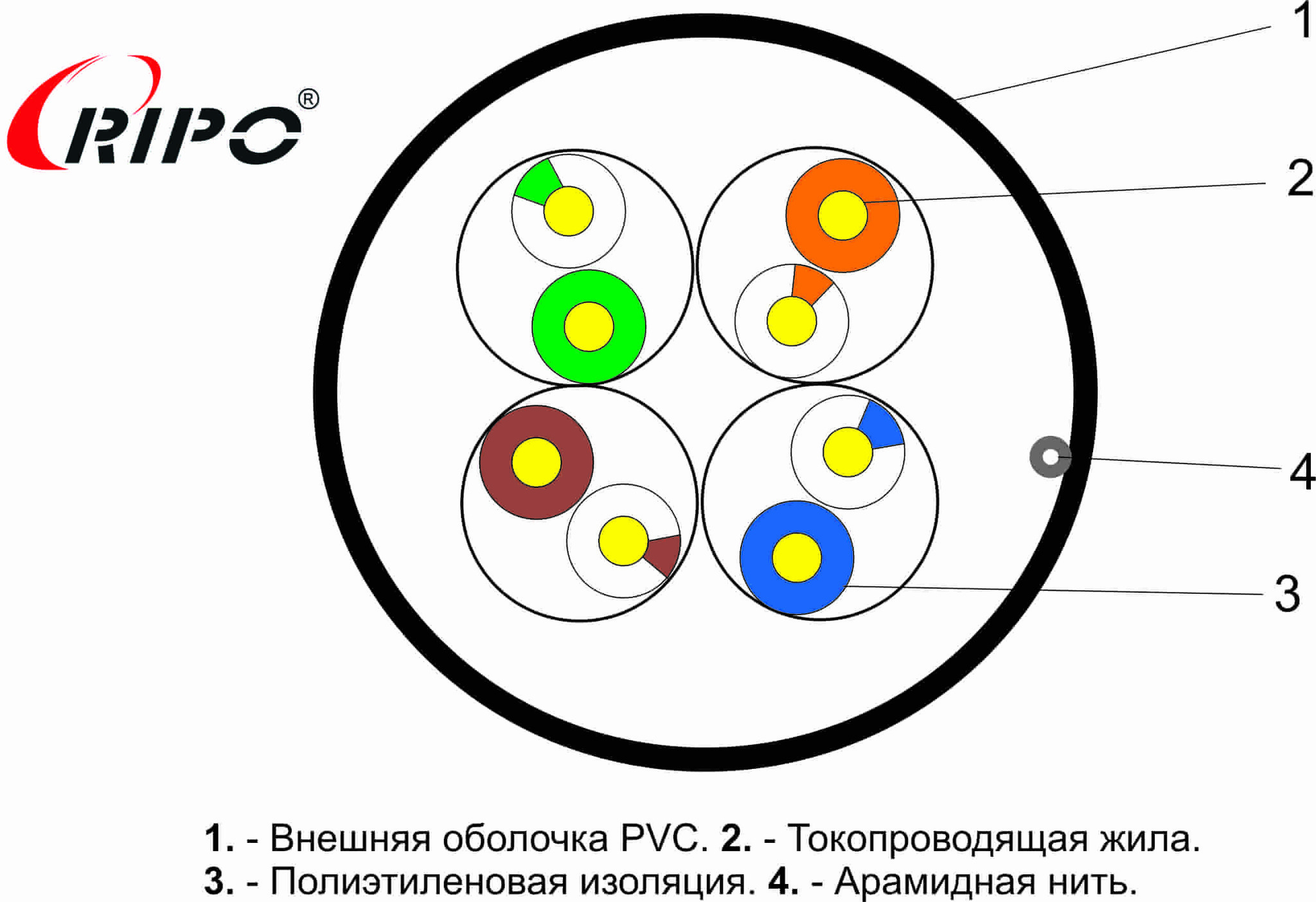

Свойства
- Проводник – проволока из меди (Cu)
- Диаметр проводника – 24 AWG
- Общий диаметр (размер) кабеля – 4,2 мм
- Толщина внешней оболочки полимера – 0,8 мм
- Цвет – черный
- Код цвета данного кабеля по ГОСТ 28763 - BK (цвет черный)
- Кабель одножильный (solid)
- Общепринятое название - UTP (без экрана)
- Обозначение по ISO/IEC 11801 - U/UTP (общий экран и экран для пар отсутствуют)
- Разрывная нить – высокопрочный nylon
- Температура монтажа ..-10..+..50С
- Температура эксплуатации ..-40..+50С
- Длина провода в бухте – 305м
- Категория: 5e
- Полоса пропускания, МГц: 100
- Количество пар: 4
- Материал проводников: Медь
- Диаметр проводников, мм: 0,51 ± 0,01 мм
- Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
- Материал внешней оболочки: Полиэтилен (PE)
- Применение: Для внешней прокладки
- Цвет оболочки: Черный
- Разрывная нить: Есть
- Радиус изгиба при прокладке, D: Не менее 8
- Радиус изгиба при эксплуатации, D: Не менее 4
- Растягивающее усилие, H: Не более 80
- Прочность на разрыв, H: Не более 400
- Волновое сопротивление, Ом: 100±15
- "Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T,
- ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive"
- Диапазоны температур, С: Хранение от -40 до +60. Прокладка от -10 до +50. Эксплуатация от -40 до +60

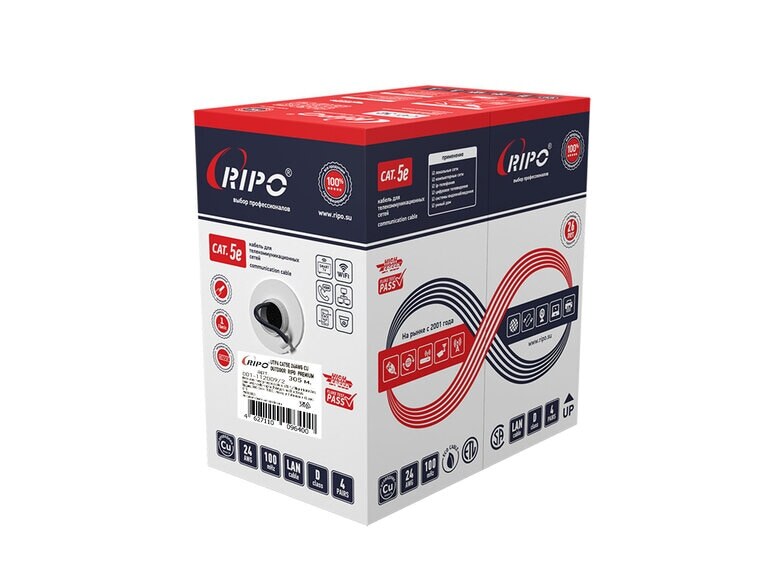

- Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
- Гарантия: 26 лет
Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.
Электрические характеристики:
- Макс. сопротивление проводника при температуре 20С< 9,5Ом/100м.
- Дисбаланс сопротивления - 5%.
- Волновое сопротивление - 100 +/- 15 Ом.
- Емкостной дисбаланс пары по отношению к земле - 330 пФ/100 м.
Особенности монтажа
Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля.
Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует.
Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.
Кабель медный utp4 c5e outdoor Ripo Premium 305 m, fluke test: цена за 1 метр бухты
У нас Вы всегда можете дешево купить кабель utp cat 5e внешний медный оптом с доставкой по Москве и в другие регионы России.
Обратите внимание, что цена на бухту медного кабеля UTP 4 CAT5E 24AWG Cu Ripo Premium Outdoor при покупке оптом значительно ниже. Заказ можно произвести по электронной почте или любым удобным для Вас способом. Приглашаем к сотрудничеству столичных и региональных дилеров!
