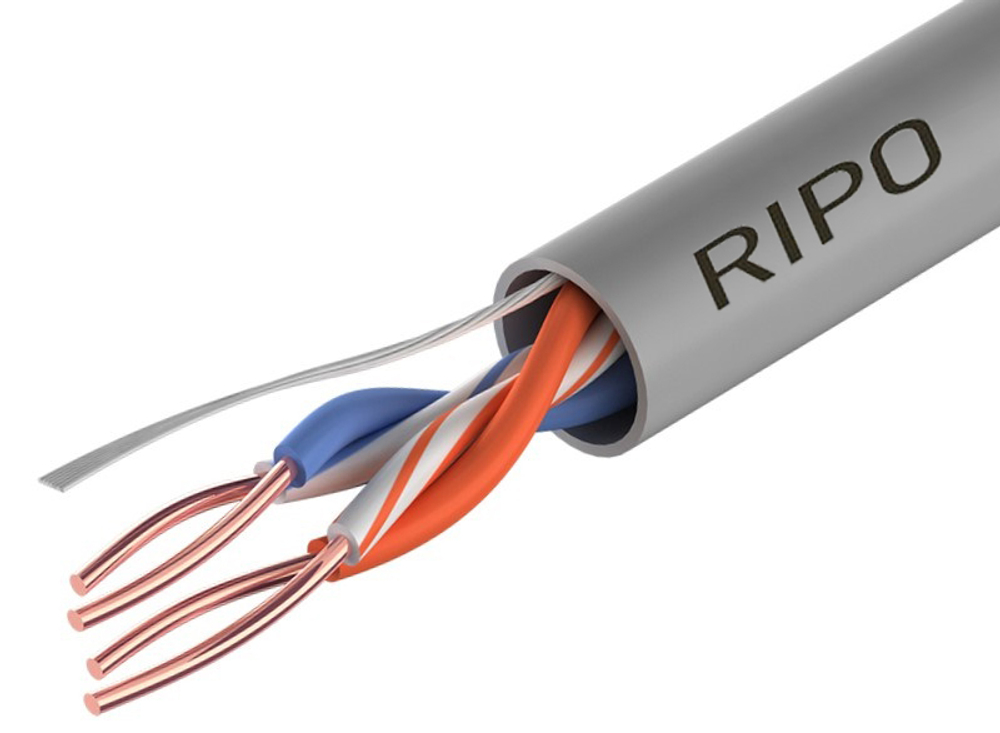

UTP 2 RIPO CAT 5E 24 AWG CCA – кабель типа витая пара, неэкранированный, 2-парный, выполненный из омедненного алюминия, классифицированный по улучшенной категории 5Е (полоса частот до 100 МГц). Каждая жила изолирована слоем диэлектрика – полиэтиленом высокой плотности с цветовым различием.
Применение
Данный кабель UTP используется при монтаже сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально.
Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.
Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A.
Свойства
- Код цвета данного кабеля по ГОСТ 28763 - GY (цвет серый)
- Кабель одножильный (solid)
- Общепринятое название - UTP (без экрана)
- Обозначение по ISO/IEC 11801 - U/UTP (общий экран и экран для пар отсутствуют)
- Имеет высокую прочность

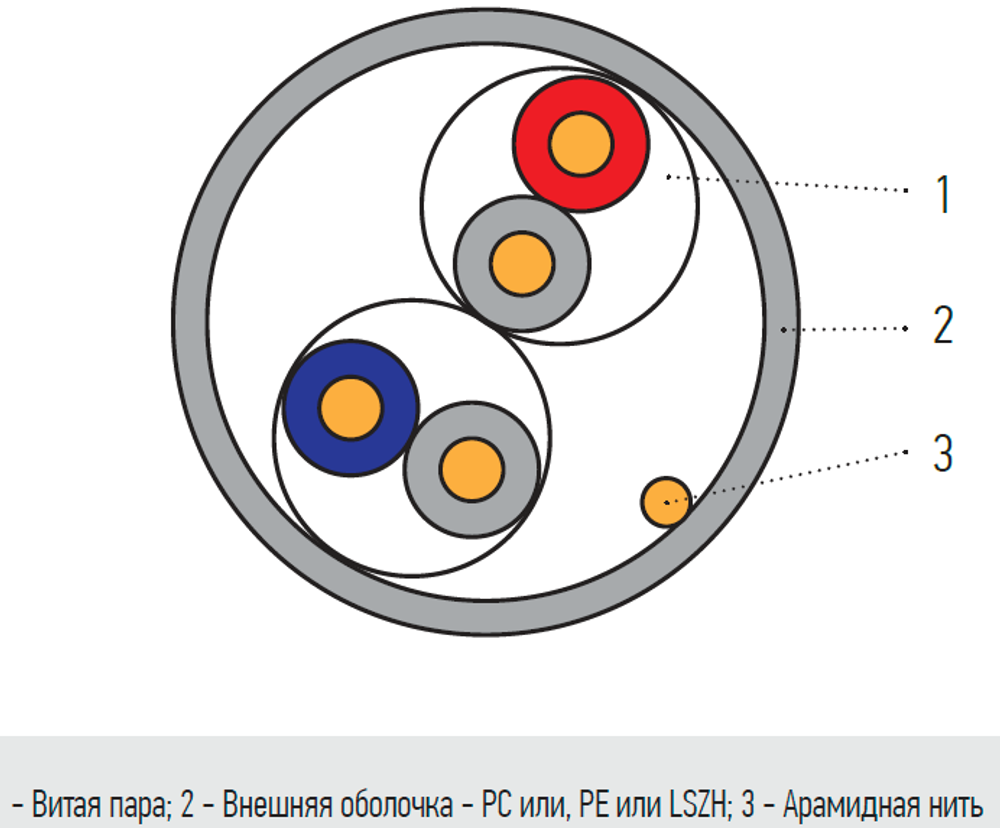

- Конструкция неэкранированного UTP кабеля представлена из следующих материалов:
- несколько пар токопроводящих жил
- внутренняя защитная изоляция,
- внешняя изолирующая защитная оболочка. - Передает сигнал со скоростью до 100Мбит/сек на расстояния до 90 метров без потери качества.
- Материал внешней оболочки: Поливинилхлорид (PVC)
- Применение: Для внутренней прокладки
- Цвет оболочки: Серый
- Защитная пленка: -
- Разрывная нить: Есть
- Волновое сопротивление, Ом: 100±15
- Соответствие стандартам: Соответствует требованиям стандартов: TIA/EIA-568
- Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T
- ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
- Диапазоны температур, С: Хранение от -20 до +60. Прокладка от 0 до +50. Эксплуатация от -20 до +60
- Длина, м: 305
- Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
- Гарантия: 1 год
Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств.
Электрические характеристики
- Макс. сопротивление проводника при температуре 20С < 9,5Ом/100м
- Дисбаланс сопротивления - 5%
- Волновое сопротивление - 100 +/- 15 Ом
- Применение: indoor
- Категория кабеля: 5E
- Скорость передачи данных, (Mбит/с): 100
- Материал проводника: Плакированный медью алюминий (CCA)
- Число пар: 2
- Материал проводника: CCA
- Емкостной дисбаланс пары по отношению к земле - 330 пФ/100м
Особенности монтажа
Самое главное правило при монтаже кабеля utp категории 5е – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля.
В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует.
Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.
