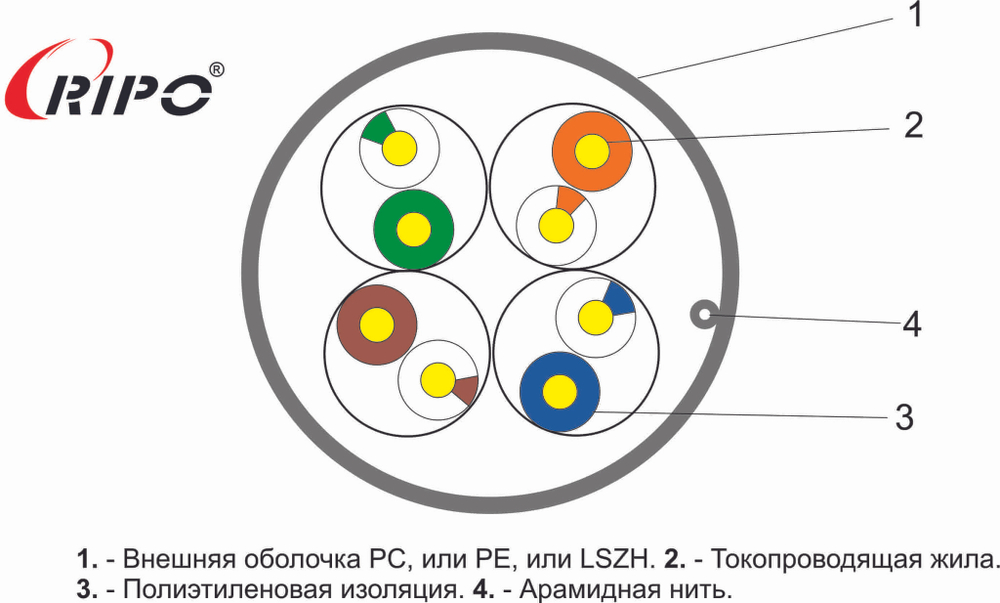

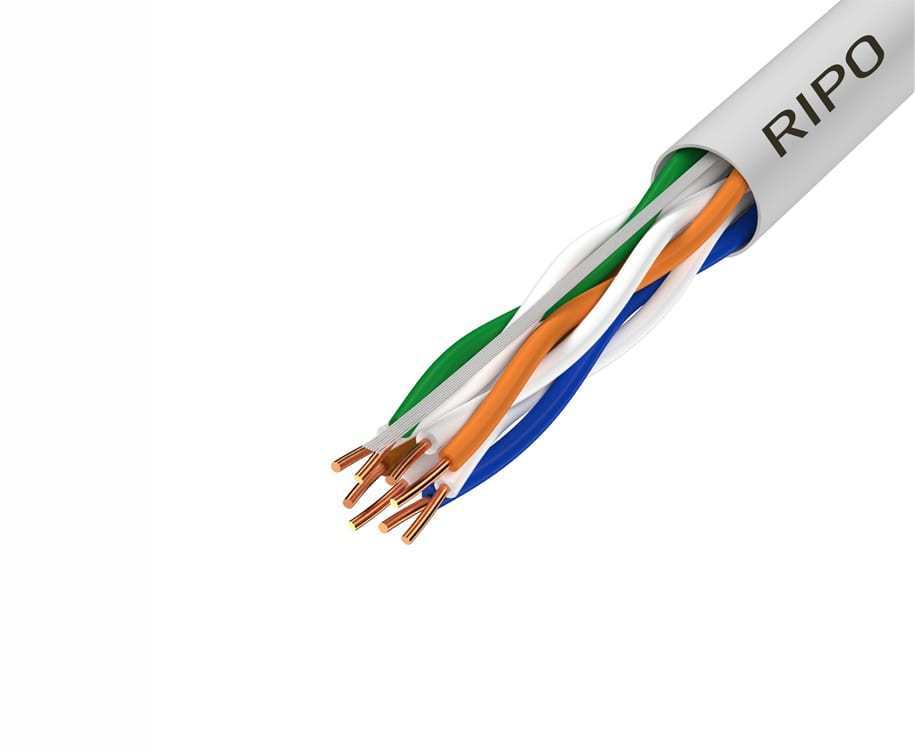

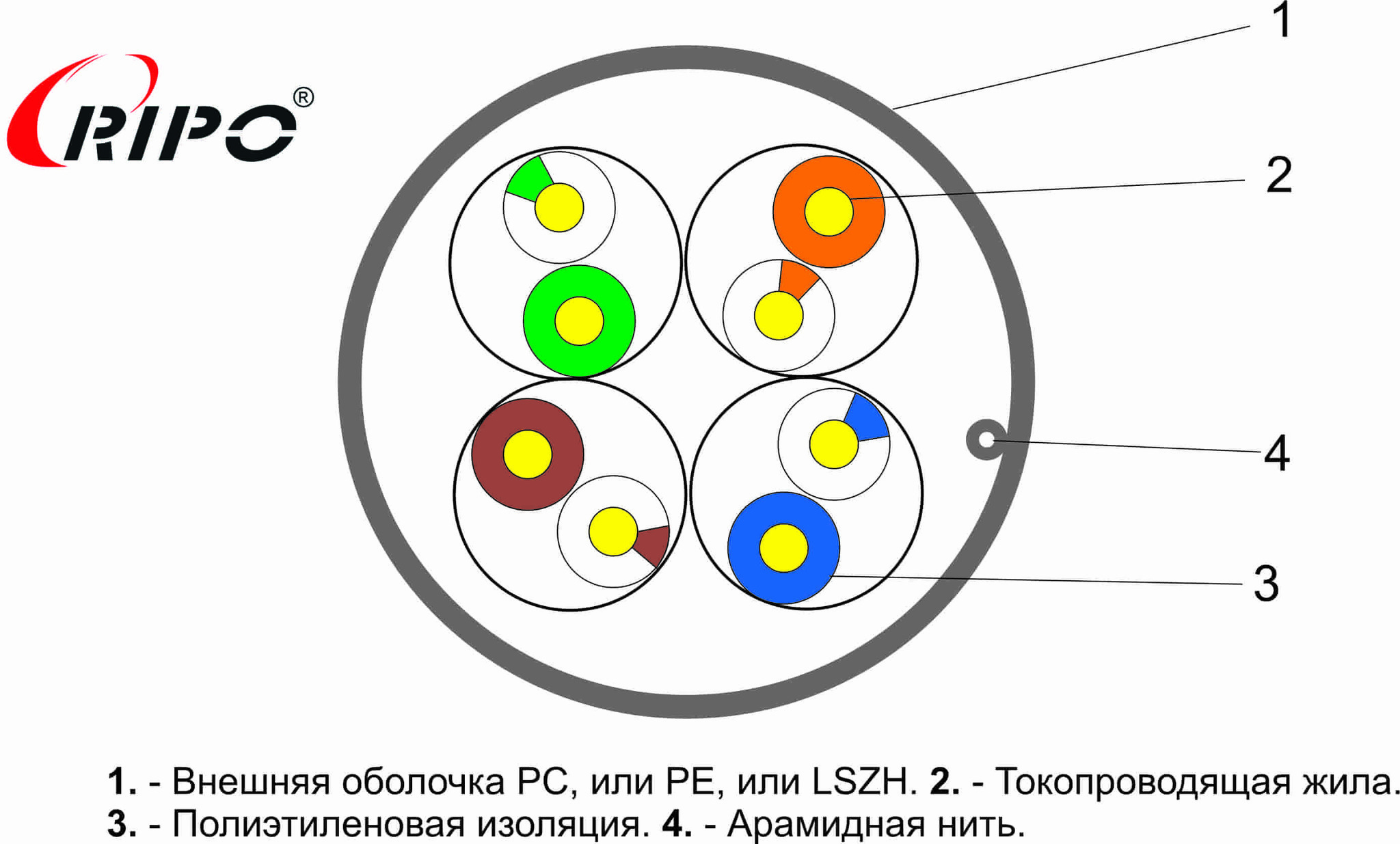

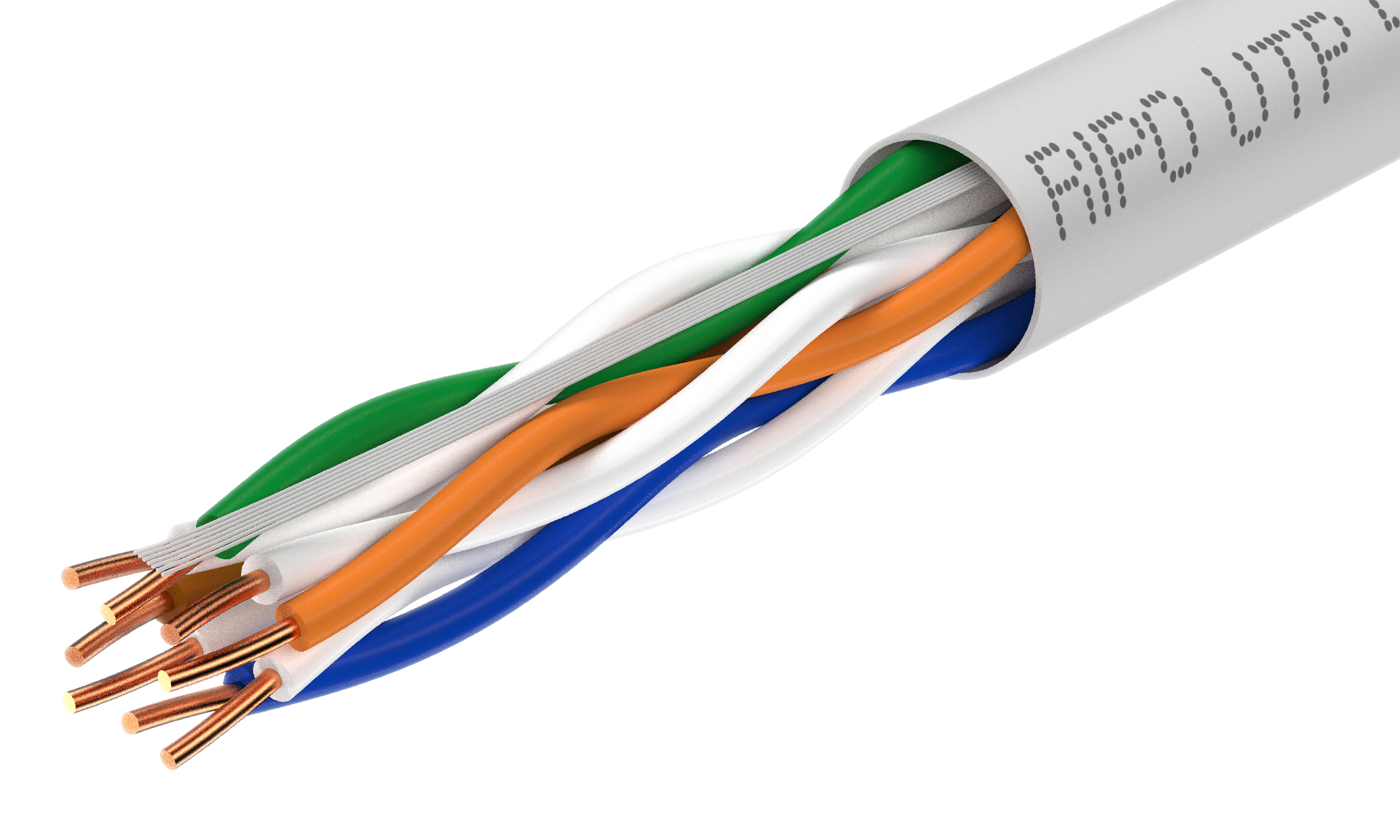

Витая пара UTP 5E CCA 100 метров – неэкранированный LAN кабель типа «витая пара», состоит из 4-х пар одножильных проводников, усовершенствованная 5-я категория, обеспечивает высокоточную передачу сигналов на большие расстояния.
ПРИМЕНЕНИЕ КАБЕЛЯ UTP 4 CCA
Данный кабель UTP 4 CCA используется при монтаже сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально.

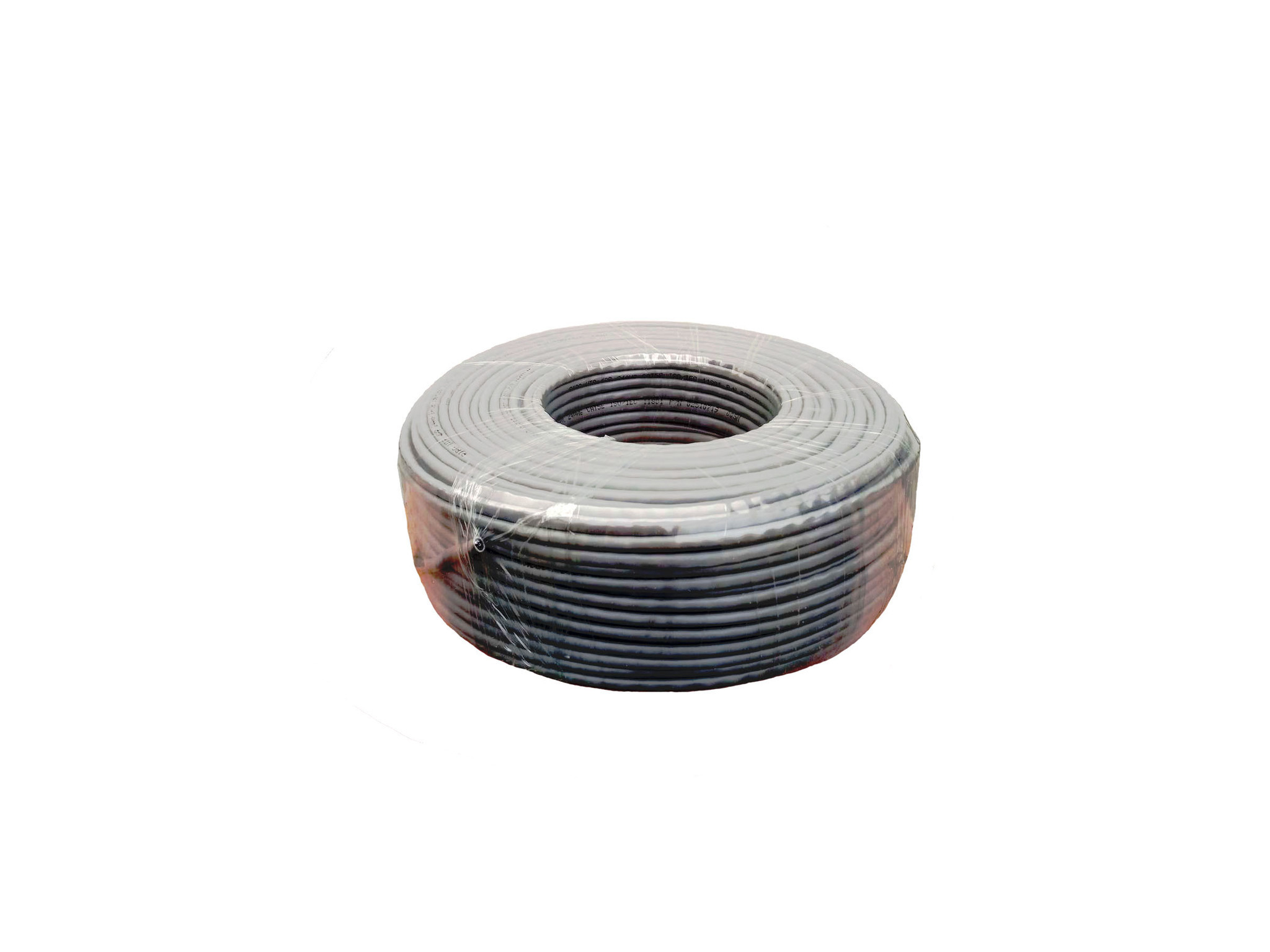

Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель UTP cat 5e CCA имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм).
Требования к конкретным кабелям UTP4 c5e solid gy 305 устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A.
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИТОЙ ПАРЫ UTP 4 CCA
- Сопротивление на частоте 0,772-100 МГц - 85-115 Ом.
- Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц – 330 пФ/100 м.
- Максимальная рабочая емкость - 5.6 нФ/м.
- Проба на искру - 2.5 кВ.
- Материал проводника: CCA.
- Диаметр каждой жилы, мм: 0,5.
- Максимальное сопротивление проводника при 20°С - 9.38 Ом/100 м.
- Дисбаланс сопротивления - 5%.
ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ UTP CCA
Самое главное правило при монтаже кабеля UTP 5e 4х2х0 5 – витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля.
Конкретных требований к допустимой максимальной длине витой пары U UTP категории 5е, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля U UTP 5е витой пары.
КУПИТЬ КАБЕЛЬ UTP 5E: ЦЕНА ЗА 1 МЕТР
В заключении хотим подчеркнуть. У нас Вы всегда можете дешево купить U UTP cat 5e CCA оптом с доставкой по Москве и в другие регионы России.
Обратите внимание, что цена на бухту кабеля UTP 5e 100 м при покупке оптом значительно ниже. Заказ можно произвести по электронной почте или любым удобным для Вас способом. Приглашаем к сотрудничеству столичных и региональных дилеров!
