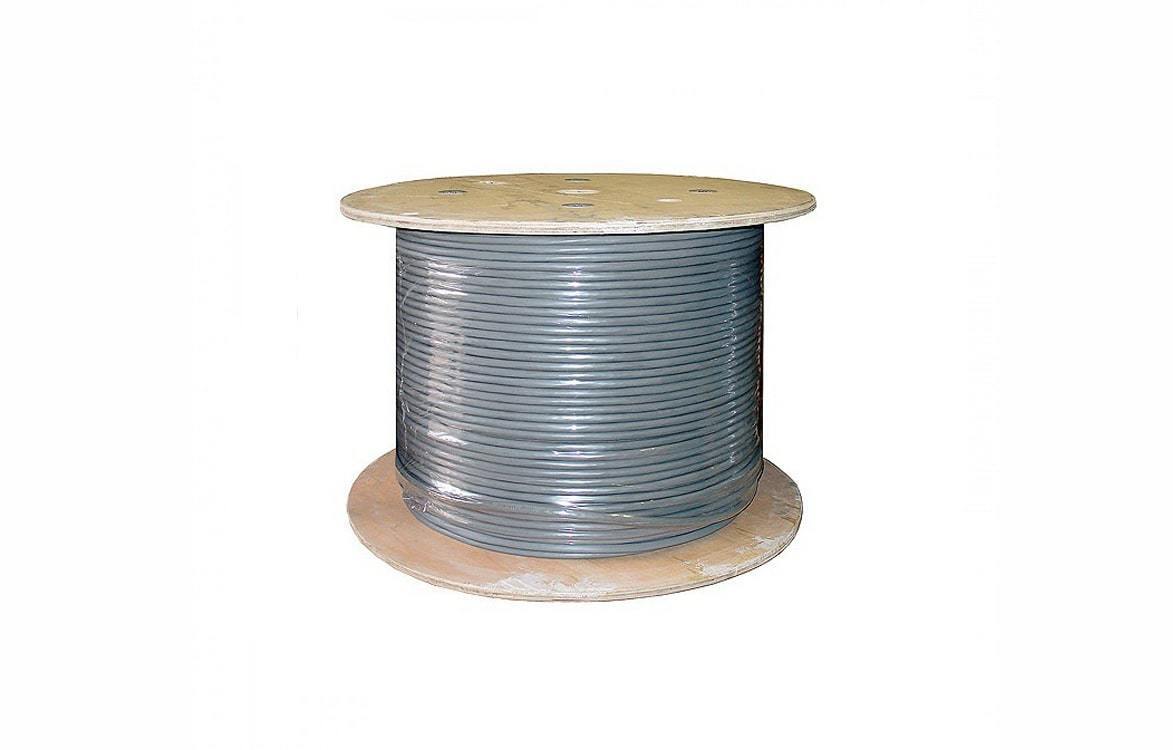

Кабель содержит 50 пар витых медных проводников, выполнен в неэкранированном исполнении (U/UTP), соответствует категории 5 и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из ПВХ класса пожарной безопасности нг(В). Поставляется на фанерных барабанах, гарантирующих сохранность при транспортировке, постоянство характеристик и удобство работы при размотке и монтаже. Размер намотки кабеля UTP50 на деревяннной катушке - 305 метров.
Применение кабеля
Многопарный кабель витая пара – это такой вид, витой пары - где число жил больше стандартного количества. То есть - более восьми. Многожильный кабель чаще всего бывает в количестве 10, 25, 50, 100 жил. Применяется в телекоммуникационных и компьютерных сетях, инженерных сетях, системах видеонаблюдения (IP-камеры), системах охраны и контроля доступа, телефония для передачи цифрового сигнала. В настоящее время является основным элементом при прокладке проводных локальных сетей. Многопарные кабели выпускаются без экранированной оболочки (UTP) и в экране (FTP). Витая пара UTP содержит неэкранированные витые пары, не имеющие вокруг его сердечника единый экран. Предназначена для организации кабельных магистралей внутри зданий. Имеет отличные технические характеристики, что делает возможным передачу данных на высокой скорости.
Технические характеристики:
Применение: indoor
Категория кабеля: 5E
Скорость передачи данных, (Mбит/с): 100
Материал проводника: медь
Число пар: 50
Тип: UTP
Количество жил: 1
Диаметр проводников, (мм): 0,47+-0.02
Материал внешней оболочки: Поливинилхлорид (PVC)
Внешний диаметр оболочки, (мм): 15,7
Цвет оболочки: Светло-серый
Соответствие стандартам
SO/IEC 11801, EN 50173 и TIA/EIA-568
Температура хранения: -20 - +60
Прокладка: 0 - +50.
Особенности монтажа
Необходимо соблюдать допустимый радиус изгиба кабеля, который составляет 20 его наружных диаметров. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля. Следует помнить о сложностях монтажа многопарного кабеля и подходить к этой задаче с большой ответственностью, поскольку перемонтаж или наладка распределенной сети с использованием многопарника представляет собой ещё более сложную задачу.
